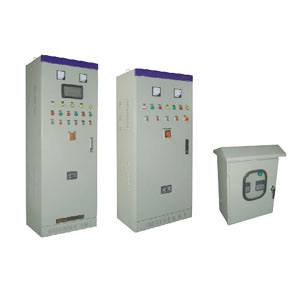

SKJ系列水泵控制柜是我公司专为水泵给水设备配套开发设计的电气控制装置，广泛应用于工业、农业、市政工程各种水泵和高层建筑、生活小区的生活泵、消防专用泵、排污泵及空调循环泵等有关水泵的控制。
SKJ系列水泵控制柜可以根据用户和设计的要求，设计了潜水泵、液位控制型、压力控制型、消防专用控制型、温度控制型和空调联控型，各型号分别具有主回路短路、缺相和过载保护，并根据功率的大小和设计的要求，可分为直接启动、自耦降压启动和“Y-△”启动。

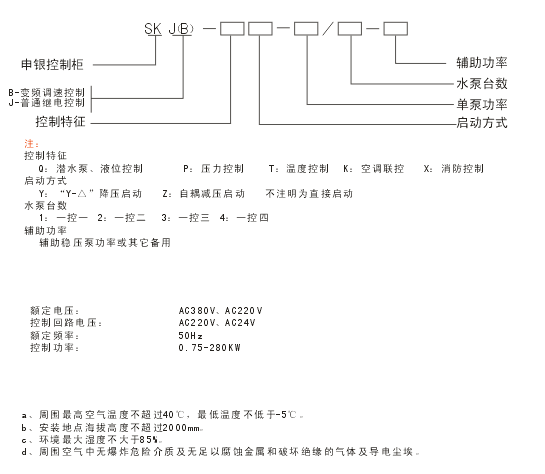

SKJ系列水泵控制柜分为一控一、一控二（一用一备）、一控三（二用一备）、一控四（二用二备、三用一备）和一控多泵等设计，及根据客户的需求设计生产各种电气控制装置，满足了广大用户的需要。

概 述

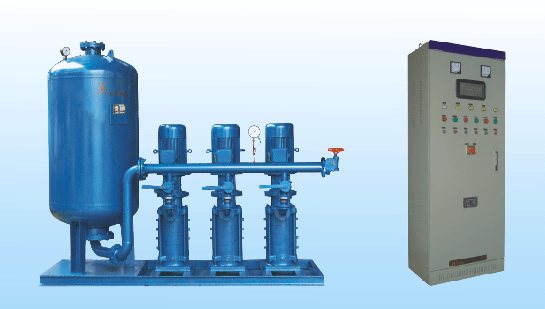

SKB变频控制柜系由国际上著名的变频器、可编程序控制器、PID控制器和压力传感器，及其它低压电器等组成。它是自动变频恒压供水设备的控制部分。该控制柜是引进国际上先进的变频技术和微电脑控制技术，配合水泵组以设定压力通过自动控制水泵的电机转速和自动控制水泵的工作台数，以达到自动供水的目的。被广泛应用于高层建筑、生活小区的生活泵和消防泵控制系统。本控制柜分为一控一、一控二、一控三、一控四。

工作原理
SKB变频控制柜由压力传感器所输出的电信号送至PID控制器运算处理，并将运算结果分别送至可编程序控制器和变频器，同时与设定压力值不断进行比较，自动调节变频器的输出频率，调节电机的频率，从而调节了水泵电机的转速，如用水量减少时变频器调节水泵降低转速，用水量增加时变频器调节水泵增加转速，一直加速到最高转速时，变频切换为工频工作。在多台泵组中，随着用水量增加，第一台水泵加速运转，转速达到最高时，变频运转切换为工频运转，此时变频控制切换到另一台水泵使之变频调速运转。

技术参数

额定电压：	AC380V
额定回路电压：	AC220V
额定频率：	50Hz
仪表反馈信号：	电压DC0-10V 电流DC4-20mA
调节方式：	数字PID
调节精度：	0.01MPa
压力范围：	0.1～2.7MPa
控制电机容量（单台）：	0.75～280KW
控泵台数：	1-6台
